El tipo de indexador de brida hueca diseñada para satisfacer necesidades específicas basadas en el tipo de DF, el tipo hueco de indexador intermitente es una estructura con una superficie de brida en el extremo de salida y una salida de eje hueco que se puede utilizar para instalaciones como conductos de alambre o el eje se puede usar en entornos de automatización.

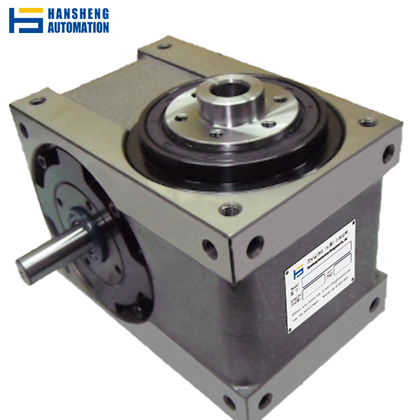

Indexador de DFH

Indexador de cámara de tipo hueco

número de modelo	45dfh	60dfh	70dfh	80dfh	110dfh	140dfh	180dfh	250dfh
DFH(Mm) Diámetro hueco del eje intermedio	8 mm	16 mm	20 mm	30 mm	40 mm	50 mm	60 mm	80 mm
Estación de trabajo No.	2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48
Potencia del motor coincidente (KW)	0.06/0.09	0.09/0.12	0.12/0.15	0.15/0.2	0.4/0.75	0.75/1.5	1.5/2.2	2.2/3.7
Cargas axiales de salida permitidas (KGF)	140	142	300	420	700	1000	1500	4150
Cargas radiales de salida permitidas (KGF)	130	140	220	330	560	760	1200	3200
Precisión de indexación (arco sec)	±30	±30	±30	±30	±30	±30	±30	±30
Peso (kg)	7.0	13.0	18.0	32.0	65.0	90.0	220.0	685.0
Superficie de montaje	VW 1-6 cualquier montaje de superficie
Velocidad del eje de entrada (RPM)	5 ~ 800 (prevalecerá la carga real), si necesita usar alta velocidad, informar por adelantado.
Nota: plomo	Las estaciones 2-12 son de un solo plomo R1 Las estaciones más allá de 16 son R2.R3.R4 Multi Leads

Unidad de indexación de cámara DT

180dt+S Serie 2.2kw

número de modelo	8 0 D T	1 1 0 D T	1 4 0 D T	1 8 0 D T	2 1 0 D T	2 5 0 D T	3 5 0 D T	4 5 0 D T
DFH(Mm) Diámetro hueco del eje intermedio	3 0 mm	4 0 mm	5 0 mm	6 0 mm	1 1 5 mm	8 0 mm	1 2 5 mm	1 8 0 mm
Estación de trabajo No.	2,3,4,5,6,8,1 0,1 2,1 5,1 6,2 0,2 4,3 0,3 2,3 6,4 0,4 8
Potencia del motor coincidente (KW)	0 .1 2 / 0 . 2	0 . 2 / 0 .4	0 . 4 / 0 . 7 5	0 . 7 5 / 1 .5	0 . 7 5 / 1 . 5	1 . 5 / 2 . 2	2 . 2 / 3 . 7	3 . 7
Cargas axiales de salida permitidas (KGF)	2 2 0	4 2 0	7 2 0	1 1 0 0	1 5 2 0	1 8 0 0	3 3 0 0	4 5 0 0
Cargas radiales de salida permitidas (KGF)	5 2 0	8 6 0	1 0 5 0	1 5 0 0	1 9 5 0	2 5 0 0	4 5 0 0	6 5 0 0
Precisión de indexación (arco sec)	2 0	5 0	8 5	1 9 0	4 5 0	5 0 0	1 2 0 0	2 2 4 0
Peso (kg)	± 3 0	± 3 0	± 3 0	± 3 0	± 3 0	± 3 0	± 3 0	± 3 0
Superficie de montaje	VW 1-6 cualquier montaje de superficie
Velocidad del eje de entrada (RPM)	5 ~ 800 (prevalecerá la carga real), si necesita usar alta velocidad, informar por adelantado.
Nota: plomo	R1 de lecho único para estaciones 2-12 R2.r3.r4 múltiple para 16 o más estaciones

Tabla de indexación de cámaras DA

DA Hollow Type Cam Indexing Drive

número de modelo	7 0 D A	9 0 D A	1 1 0 D A	1 5 0 D A	1 9 0 D A	2 3 0 D A	3 3 0 D A	4 5 0 D A
DFH(Mm) Diámetro hueco del eje intermedio	1 7 mm	3 4 mm	4 5 mm	5 7 mm	1 0 0 mm	1 2 7 mm	1 0 0 mm	1 2 0 mm
Estación de trabajo No.	2 , 3 , 4 , 5 , 6 , 8 , 1 0 , 1 2 , 1 5 , 1 6 , 2 0 , 2 4 , 3 0 , 3 2 , 3 6 , 4 0 , 4 8
Potencia del motor coincidente (KW)	0 . 1 2 / 0 . 1 5	0 .1 5 / 0 . 2	0 . 4 /0 . 7 5	0 . 7 5 / 1 . 5	1 . 5 / 2 . 2	2 . 2 / 3 . 7	3 . 7	5 . 5
Cargas axiales de salida permitidas (KGF)	1 4 2	2 1 5	3 5 0	7 0 0	9 2 0	1 3 0 0	3 4 3 0	4 1 6 0
Cargas radiales de salida permitidas (KGF)	3 1 6	5 0 0	7 0 0	1 2 0 0	1 8 4 0	2 8 0 0	3 5 6 0	4 8 5 0
Precisión de indexación (arco sec)	1 5	2 8	4 2	8 6	1 8 5	2 8 5	1 0 0 0	1 6 0 0
Peso (kg)	± 3 0	± 3 0	± 3 0	± 3 0	± 3 0	± 3 0	± 3 0	± 3 0
Superficie de montaje	VW 1-6 cualquier montaje de superficie
Velocidad del eje de entrada (RPM)	5 ~ 800 (prevalecerá la carga real), si necesita usar alta velocidad, informar por adelantado.
Nota: plomo	R1 de lecho único para estaciones 2-12 R2.r3.r4 múltiple para 16 o más estaciones

Los indexadores rotativos de diámetro hueco se utilizan en una amplia variedad de aplicaciones industriales, que incluyen líneas de producción automatizadas, procesamiento de máquinas herramienta, equipos de embalaje y sistemas de ensamblaje. Su alta precisión y estabilidad los hacen ideales para aplicaciones que requieren posicionamiento preciso y operaciones repetitivas, como brazos robóticos, plataformas rotativas y equipos de impresión. Además, el diseño de diámetro hueco permite que los cables y tubos pasen a través del centro, mejorando la flexibilidad en la integración y el diseño del equipo.

Los precios de nuestros productos son altamente competitivos, proporcionando a los clientes una opción rentable. Estas ventajas hacen que nuestros índices rotativos de agujeros huecos sean una opción ideal para los usuarios en diversas industrias.

Nuestros productos son altamente precisos y estables, lo que garantiza un rendimiento confiable en una variedad de aplicaciones industriales. El diseño de orificio hueco aumenta la capacidad de carga de la máquina, lo que le permite manejar piezas de trabajo más pesadas y operaciones más complejas. Nuestros productos también tienen bajos requisitos de mantenimiento, reduciendo el tiempo de inactividad y los costos de mantenimiento y aumentando la productividad.

Hansheng Automation ofrece un servicio de personalización flexible que puede adaptarse y optimizar a las necesidades específicas de nuestros clientes, asegurando que cada cliente reciba la solución más adecuada para su aplicación. Nuestros productos experimentan un estricto control de calidad y pruebas para garantizar su confiabilidad y larga vida. También brindamos un servicio postventa integral, respondiendo a las necesidades y problemas del cliente de manera oportuna para garantizar que nuestros clientes no tengan preocupaciones en el proceso de uso de nuestros productos.

Escríbanos

Correo electrónico:

Info@hansmat.com

visitándonos

Dirección: No.1, Lane 1, Xicheng Road, Zhangmutou Town, Dongguan, Guangdong, 523625, China.

Fax

Número:

+86-769-82339002

Contacto directamente

Teléfono: 8618588433085

(Sr. Karim Dan)

P: ¿Qué es un indexador rotativo hueco?

R: El indexador rotativo de agujero hueco es un indexador rotativo con un eje hueco que permite que el eje pase a través del centro del dispositivo, simplificando el diseño y el cableado del dispositivo.

P: ¿Cuáles son las aplicaciones principales para el indexador rotativo hueco?

R: Se utiliza principalmente en aplicaciones donde se requiere un eje hueco para pasar cables, líneas de aire u otros componentes, como líneas de producción automatizadas, maquinaria de envasado y sistemas de ensamblaje.

P: ¿Cuáles son los beneficios del indexador rotativo de agujero hueco?

R: Diseño de agujero hueco: facilita el paso de cables y tubos de aire. Alta precisión: garantiza la precisión de cada indexación rotativa. Diseño compacto: ahorro de espacio y adecuado para una variedad de aplicaciones industriales.

P: ¿Cómo elegir el indexador rotativo de diámetro hueco derecho?

R: Se deben considerar los siguientes factores al seleccionar uno: capacidad de carga, precisión de indexación, velocidad y espacio de montaje.

P: ¿Cuáles son las consideraciones de mantenimiento para el indexador rotativo de agujeros huecos?

R: Verifique regularmente los niveles de lubricante y reponga, limpie regularmente para evitar el polvo y los contaminantes, verifique y apriete regularmente todos los pernos y conexiones.
